MUHAMMAD FARHAN MENDRA: Pengujian Dioda

Dioda adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan berfungsi untuk mengalirkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya.

- Resistor 220 ohm

Spesifikasi :

Resistance (Ohms) : 220 V

Power (Watts) : 0,25 W, ¼ W

Tolerance : ± 5%

Packaging : Bulk

Composition : Carbon Film

Temperature Coefficient : 350ppm/°C

Lead Free Status : Lead Free

RoHS Status : RoHs Complient

-Ground

Ground atau pertanahan adalah bagian dari Peralatan Listrik rumah. Namun kebanyakan dari masyatrakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde.
Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.Grounding Memiliki simbol seperti gambar di bawah ini :

-Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

3. Dasar Teori [kembali]

Mengetahui kondisi dioda semikonduktor

(1) pengukur tampilan digital (DDM) dengan fungsi pemeriksaan dioda,

(2) bagian ohmmeter dari multimeter, atau

(3) pelacak kurva

Pemeriksaan Fungsi Dioda

Memeriksa keadaan dioda dengan menggunakan testmate digital(gambar 1.42),caranya dengan memutar selektor testmate pada posisi dioda,dan dihubungkan pada dioda sesuai dengan gambar 1.43a. testmate akan menampilkan indikasi tegangan bias maju dioda misalnya 0.6V . Sumber arus konstan internal (sekitar 2 mA) menetapkan tingkat tegangan yang ditunjukkan gambar 1.43b . Pada gambar 1.43a indikasi OL menunjukkan dioda terbuka(rusak),dimana indikasi OL dikedua arah merupakan indikasi dioda terbuka atau rusak.

Gambar 1.42

Gambar 1.43

Pengujian Ohmmeter

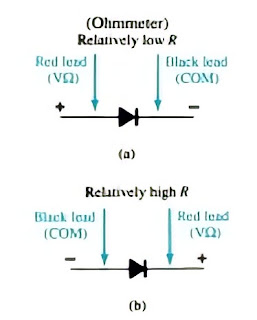

Pada chapter1.7 disimpulkan bahwa resistansi bias maju dari dioda semikonduktor cukup rendah dibangdingkan dengan tingkat reverse-bias.sehingga digunakan rangkaian seperti pada gambar 1.44a, dengan tingkat yang relatif rendah. Indikasi ohmmeter yang dihasilkan akan menjadi fungsi arus yang ditetapkan melalui dioda oleh baterai internal (seringkali 1,5 V) dari rangkaian ohmmeter .Semakin tinggi arusnya, semakin sedikit level resistensinya. Untuk situasi reverse-bias pembacaan harus cukup tinggi, membutuhkan skala resistansi tinggi pada pengujian , seperti yang ditunjukkan pada Gambar. 1.44b. Pembacaan resistansi tinggi di kedua arah jelas menunjukkan kondisi terbuka (perangkat rusak), sementara pembacaan resistansi sangat rendah di kedua arah mungkin akan menunjukkan perangkat korsleting

Pelacak Kurva

Pelacak kurva pada gambar 1.45 dapat menampilkan karakteristik sejumlah perangkat, termasuk dioda semikonduktor. Dengan menghubungkan dioda dengan benar ke panel uji di bagian tengah bawah unit dan menyesuaikan kontrol, tampilan gambar. 1.46

Gambar 1.45

Gambar 1.46

Perhatikan bahwa penskalaan vertikal adalah 1 mA / div, menghasilkan level yang ditunjukkan. Untuk sumbu horizontal, penskalaannya adalah 100 mV / div, menghasilkan level tegangan yang ditunjukkan. Untuk level 2-mA seperti yang ditentukan untuk DDM, tegangan yang dihasilkan akan menjadi sekitar 625 mV 0,625 V.Dengan alat ini hasil yang dinginkan diperoleh tanpa usaha dan waktu berlebih.

4. Percobaan [kembali]

A. Prosedur Percobaan

- Siapkan alat dan bahan

- Susun rangkaian sesuai dengan materi

B. Rangkaian Simulasi

5. Video [kembali]

6. Example [kembali]

1. Bagaimana cara membuktikan bahwa dioda rusak pada saat diuji?

Dioda dalam keadaan rusak apabila ketika diuji dengan multimeter masih terdapat tegangan yang mengalir pada kutub negatif

2. Jelaskan pengujian dioda menggunakan testmate digital!

caranya dengan memutar selektor testmate pada posisi dioda,dan dihubungkan pada dioda testmate akan menampilkan indikasi tegangan forward-bias dioda misalnya 0.6V . Sumber arus konstan internal (sekitar 2 mA) menetapkan tingkat tegangan indikasi OL menunjukkan dioda terbuka(rusak),dimana indikasi OL dikedua arah merupakan indikasi dioda terbuka atau rusak.

7. Problem [kembali]

1. Dalam rangkaian catu daya tersebut di atas, dipasang sebuah dioda zener yang berfungsi untuk menstabilkan tegangan. Nilai tegangan zener atau break down zener sebesar 10 V. Tegangan di sisi elco sebesar 40 VDC. Resistor yang diseri dengan zener sebesar 470 Ohm. Impedansi output sebesar 200 Ohm. Berapa output tegangan yang dihasilkan oleh rangkaian? Berapa besar arus yang bisa mengalir dalam rangkaian? Dan berapakah arus zener minimal dan maksimal yang dihasilkan oleh rangkaian tersebut?

2. Tentukan arus dari rangkaian dioda dibawah ini:

Analisa pendekatan kedua mempertimbangkan tegangan jatuh diode sebesar 0,7V. Pada rangkaian terlihat bahwa diode dalam keadaan forward bias.Tegangan pada tahanan : VR= 10V –0,7V = 9,3VJadi arus diode :

I = 9,3V/5kohm

I = 1,86 mA

8. Kumpulan Soal [kembali]

1. Bagaimana hubungan resistansi bias maju dengan bias mundur?

a. Hubungan resistansi antara F-b dengan R-b sama

b. Resistansi bias maju besar bias mundur kecil

c. Resistansi bias maju kecil bias mundur kecil

d. Tidak memiliki hubungan

2. I. Memeriksa dioda dengan multimeter/ testmate/ voltmeter

II. Menggunakan ohmmeter

III. Melihat dari bentuknya

IV. Menyambungkan dioda dengan kabel
