Laporan Akhir (Percobaan-3)

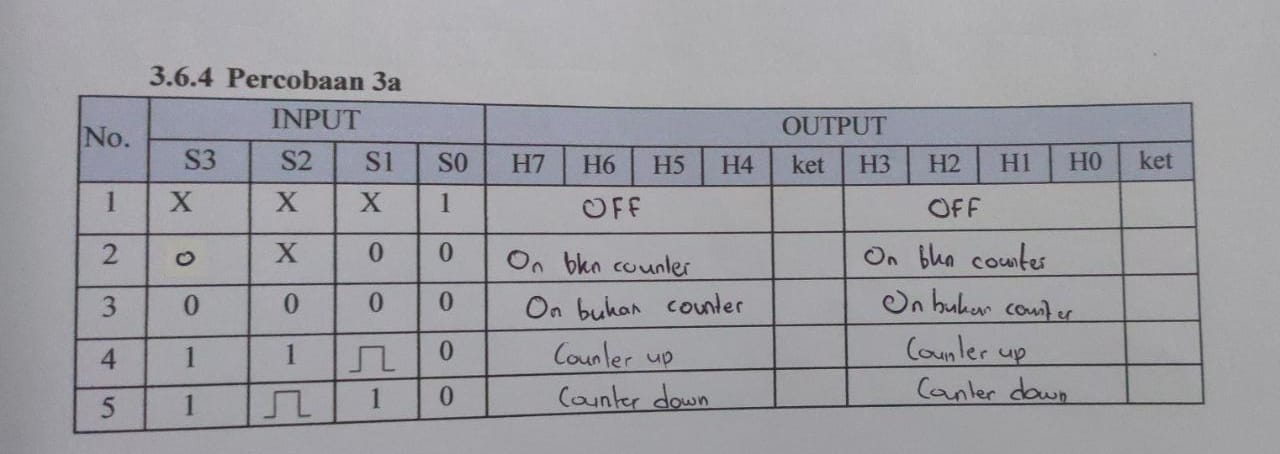

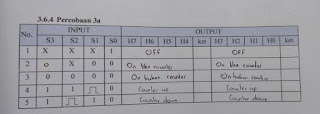

1. Jurnal [Kembali]
2. Hardware
[Kembali]
Module D'Lorenzo, Jumper, dan Switch
4. Analisa [Kembali]
1. Analisa output percobaan berdasarkan IC yang digunakan !
Antara IC 7493 dengan IC 74192 memiliki output yang sama. Q0, Q1, Q2, dan Q3 merupakan output counter dari IC. Sedangkan apabila kedua IC dihubungkan output TCUnya maka akan melakukan counter up.
2. Analisa hasil percobaan kondisi 3 dan 4 !
- Kondisi 3
Pada kondisi 3 PL memiliki logika 0 dapat dikatakan aktif, maka IC akan menghasilkan output tetapi tidak counter
- Kondisi 4
Pada kondisi 4 PL tidak aktif dan clock pada posisiup, maka IC akan mengeluarkan output counter up
3. Apa pengaruh gerbang OR pada rangkaian?
Akan menghasilkan satu inputan clock saja pada rangkaian atau mengkondisikan clock
5. Link Download
[Kembali]
Download HTML DISINI
Download Video DISINI
Download Datasheet Jumper DISINI
Download Datasheet Switch DISINI
