Module D'Lorenzo, Jumper, dan Switch
4. Analisa [Kembali]
1. Analisa output percobaan berdasarkan IC yang digunakan !
- IC 74LS90
Output dari Q0 berhubungan dengan CKA. Sedangkan Q1, Q2, Q3 berhubungan dengan CKB. CKB dihubungkan dengan Q0 memiliki tujuan yaitu agar output menjadi counter. Terdapat output set dan reset.
- IC 7493
IC ini hanya terdapat reset saja. Output yang dihasilkan akan up dari 0 sampai 15

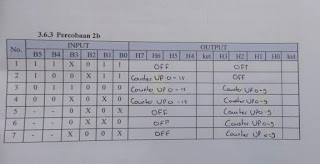

2. Analisa hasil kondisi 3 pada percobaan 2b !
Pada kondisi 3 IC 74LS90 bagian resetnya berlogika 0 sedangkan pada set salah satunya berlogika 1. Apabila salah satu saja yang aktif maka tidak akan ada pengaruh output yang dikeluarkan begitu pula pada IC 7493
3. Apa pengaruh clock A dan clock B pada IC yang digunakan?
Clock akan berpengaruh pada output yang dikeluarkan, dari inputan clock lah output akan melakukan counter up atau down.
