Laporan Akhir (Percobaan-1)
1. Jurnal [Kembali]
2. Hardware
[Kembali]
Module D'Lorenzo, Jumper, dan Switch
4. Analisa [Kembali]
1. Analisa output perubahan berdasarkan IC yang digunakan !
Output yang dikeluarkan dari IC 74LS112 (JK Flip-flop) adalah output counter up yaitu output perhitungan dari 0 sampai 15
2. Analisa sinyal output yang dikeluarkan JK flip-flop kedua dan ketiga !

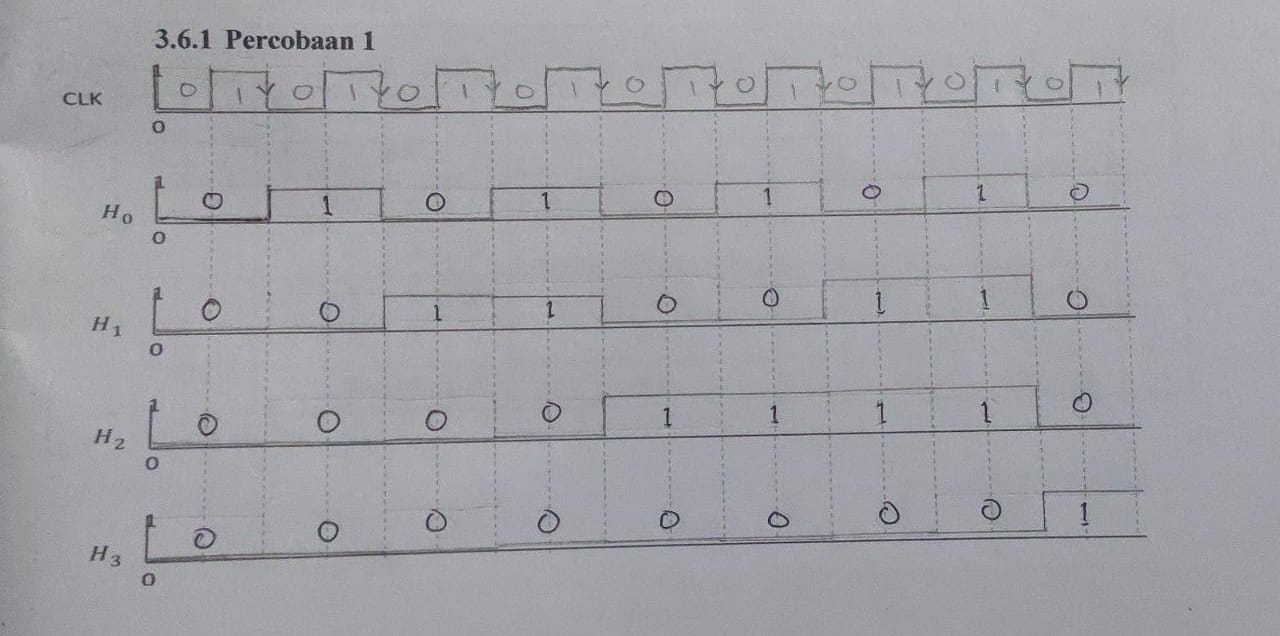

Pada output JK flip-flop yang kedua didapat dari input CLK yang sumbernya berasal dari output Q FF sebelumnya. Dikarenakan input R dan S berlogika 1 yang mengakibatkan R dan S menjadi tidak aktif. R dan S akan menjadi aktif jika salah satunya diberikan input low atau logika 0. Pada saat R dan S berlogika 1 output dari setiap FF akan bergantung pada input CLK. Output akan berubah pada CLK posisi volttime.
5. Link Download
[Kembali]
Download HTML DISINI
Download Video DISINI
Download Datasheet Jumper DISINI
Download Datasheet Switch DISINI
